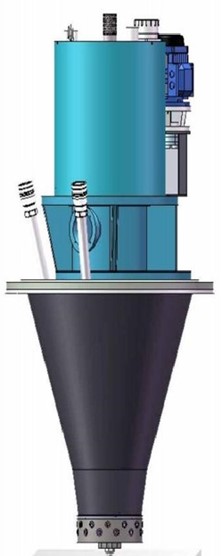

磁懸浮高速旋轉霧化器

詳細說明

磁懸浮軸承高速永磁電機工作原理：

磁懸浮軸承也稱電磁軸承或磁力軸承，是利用磁場力將轉子無機械摩擦、無油潤滑地懸浮在空間的一種高科技機電一體化產品。與傳統的滾動軸承和滑動軸承相比，這種新型的轉子支承件有很多獨特的性能。

由于磁懸浮軸承的轉子和定子之間完全沒有接觸，它具有以下特點：

（1）理論上完全無磨損，實際中只受到空氣阻力的影響；

（2）由于轉子和定子沒有摩擦，轉子速度只受其材料強度的限制，所以轉子圓周線速度比其他各種類型軸承支承的轉子都要高得多；

（3）不需要潤滑和密封，省去了傳統的潤滑和密封裝置，簡化了機械設計，使其結構緊湊，可靠性高；

（4）發熱量很小，功耗低；

磁懸浮控制器工作原理：位移傳感器檢測轉子的徑向與軸向位移，將位移電壓信號輸入控制器，控制器計算得到相應的控制信號傳遞到功率放大器，功率放大器輸出控制電流到線圈中，生成電磁力控制轉子懸浮在所需要的位置。

電機為永磁體同步電機，帶動剛性出軸驅動霧化盤。此剛性軸有以下特點：運行轉速遠小于第一臨界轉速，運行平穩，振動小。
